با کشف نفت و گاز و سپس احداث پالایشگاه ها و قسمت های عظیم پتروشیمی، شیرها و اتصالات از اجزای بسیار مهم در خطوط انتقال نفت و گاز محسوب می شوند و میزان استفاده از این تجهیزات در خطوط انتقال سیال گسترده تر شده است.در این مقاله قصد داریم به بررسی اتصالات لوله گاز برای پالایشگاه بپردازیم.
کاربرد اتصالات لوله گاز برای پالایشگاه
با پیشرفت علم و صنعتی شدن اکثریت کشورها و وابستگی بسیار زیاد صنایع به مواد اولیه نفت و گاز برای مصرف پالایشگاه ها و پتروشیمی ها، صنعت شیرآلات و اتصالات هم بسیار وسیع تر شده و انواع مختلفی از اتصالات ساده و پیچی توسط بشر برای رفع نیاز در این صنایع طراحی و ساخته شده اند.
امروزه در صنایع نفت و گاز و همچنین پتروشیمی انواع بسیار گوناگونی از شیرآلات و اتصالات مورد استفاده قرار می گیرند. شیرها را با توجه به عملی که در این خطوط انجام می دهند می توان شناخت، بنابراین انتخاب و طراحی آن ها از اهمیت بسیار بالایی برخوردار است.
با توجه به تقاضای بسیار زیاد برای شیرآلات و اتصالات صنعتی متنوع هم از نظر مهندسی و طراحی و ساخت و هم از نظر مواد و متریال اولیه و آلیاژهای گوناگون و به وجود آمدن تنوع آلیاژی شیرها برای سیال های مختلف به بازار عرضه می شوند.
از جمله مهمترین بخش هایی که شیرآلات و اتصالات لوله گاز صنعتی در آن ها مورد استفاده گرفته می شوند عبارت اند از: سیستم های لوله کشی صنایع گاز و پتروشیمی، خطوط توزیع و انتقال سیالات، تأسیسات شهری، لوله های منازل و سیستم های آبیاری.
اتصالات گاز
کلیه اتصالات مورد استفاده در خطوط انتقال گاز از جمله الکتروفیوژن و اتصالات فولادی گاز هستند. همچنین اتصالات جوشی فولادی و استیل مرتبط با صنایع نیروگاهی، پالایشگاهی، نفت، گاز و پتروشیمی می باشند. که در ادامه برخی از آن ها را معرفی می کنیم.
انواع اتصالات جوشی
- اتصالات جوشی فولادی
- اتصالات جوشی استیل
- اتصالات جوشی درزدار
- اتصالات جوشی مانیسمان
- اتصالات جوشی فشار قوی

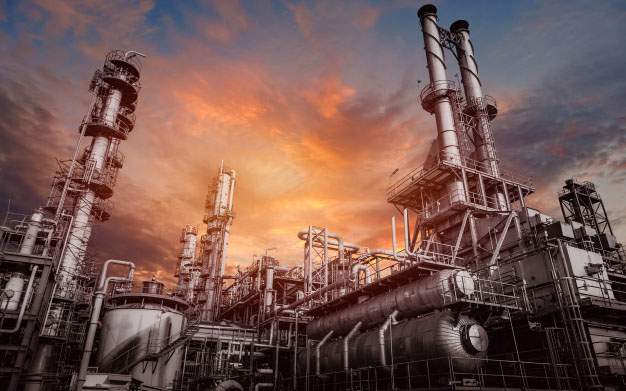

اتصالات لوله گاز برای پالایشگاه
اتصالات جوشی فولادی
اتصالات جوشی به دو صورت اتصالات جوشی فولادی و اتصالات جوشی استیل تولید و در صنایع گوناگون اعم از آب، گاز، بخار، هوا و صنایع مختلف مورد استفاده قرار می گیرد. اتصالات جوشی فولادی یکی از وسیع ترین و معتبرترین تولید کننده های اتصالات جوشی با نشان استاندارد ایران می باشد. این مجموعه با استفاده از بهترین متریال و مواد اولیه، تجهیزات و ماشین آلات تمام اتوماتیک، تکنولوژی روز و کارشناسان مجرب قسمت عظیمی از خدمات و ملزومات صنعتی و ساختمانی مورد نیاز کشورها را تأمین می کند.
اتصالات جوشی به دو نوع درزدار و مانیسمان تقسیم بندی شده که بسته به نوع فشار کارکرد خطوط و نیز نوع سیال و ضخامت لوله خطوط انتخاب می شود. اتصالات فولادی در صنایع پتروشیمی، پالایشگاهی و نیروگاهی، ساختمانی، آب، گاز، بخار، هوا و صنایع گوناگون دیگر مورد استفاده قرار خواهد گرفت.
یکی از خصوصیات مهم اتصالات جوشی فولادی آن است که دیگر نگرانی از بابت نشت آن نخواهید داشت. همچنین این نوع اتصال در مقابل فعالیت های شیمیایی مختلف کمتر دچار خوردگی و آسیب می شود و عمر طولانی تری نسبت به انواع دیگر اتصالات داشته و به محیط زیست نیز آسیبی نمی زند. از طرف دیگر اتصالات جوشی فولادی هزینه ی نصب بسیار کمی دارد و در برابر زلزله، فشارهای داخلی و خارجی و دمای بالا نیز مقاومت بالایی دارد.
روش تهیه ی اتصالات جوشی فولادی به این شکل می باشد که اتصالات را همانند زانویی، کپ، سه راهی و غیره در کوره می گدازند، و سپس آن ها را به وسیله ی یک سمبه با فشار بالا به اشکال گوناگون در می آورند.
راجع به قیمت اتصالات جوشی فولادی باید گفت که با توجه به اندازه، جنس، کیفیت و قیمت گذاری شرکت ها و کارخانه های تولیدی اتصالات جوشی فولادی و همچنین نوسانات قیمت در بازار، قیمت این محصولات می تواند متفاوت باشد. همچنین این که مشتریان از چه سایز اتصالی برای کدام قسمت و با چه هدفی استفاده کنند نیز همگی بر روی قیمت محصولات اثر گذار خواهند بود.
اتصالات استیل جوشی
در صنعت اتصالات جوشی استیل انواع اتصالات استیل وجود دارد که هر کدام برای کارایی و عمل خاصی مورد استفاده قرار می گیرد.
انواع اتصالات جوشی استیل
- زانو ۴۵ درجه
- درپوش
- زانو ۹۰ درجه
- زانو ۱۸۰ درجه
- سه راهی مساوی
- تبدیل غیر هم مرکز
- تبدیل هم مرکز
- سه راهی تبدیلی
- سرشلنگی استیل
- چپقی استیل
- بوشن استیل
کاربرد تبدیل جوشی استیل
- برای کاهش اندازه لوله از یک قطر لوله به دیگری، از تبدیل جوشی استیل استفاده می شود.
- یک ردیف کانونیریک ضد زنگ که بیشتر در خطوط عمودی قابل استفاده می باشد.
- و یک ردیف ضد زنگ خارج از مرکز که در خطوط لوله افقی قابل استفاده می باشد.
- طول دنده های ضد زنگ نسبت به قطر بسیار کوتاه است.
- با توجه به این نکات در برخی از ابعاد، انتقال از قطر به قطر بسیار ناگهانی است.
تبدیل استیل جوشی
ساختار تبدیل جوشی استیل
- تبدیل جوشی استیل ساخته شده از فولاد ضد زنگ 304 می باشد.
- استیل 316L یا دیگر آلیاژهای ضد زنگ به کار می روند.
تبدیل جوشی استیل غلتکی
- تبدیل جوشی استیل غلتکی معمولاً یک شکل دارند.
- که در یک طرف به جریان منبع متقارن متصل است و از یک طرف دیگر به لوله جوش می خورد.
- این تبدیل بین دو لوله برای کاهش جریان مایع یا گاز به داخل و خارج از پمپ قابل استفاده می باشد.
- برای کاهش جریان ماده نیز می توان اکسیژن را کاهش داد.
- این نوع تبدیل جوشی استیل اکستنسیک دارای مقاومت در برابر خوردگی می باشند.
- قابل استفاده برای مدت زمان طولانی هستند.
- طبق سلیقه مشتریان می توانند اندازه، رنگ، شکل و ابعاد این گیرنده های غیر عادی را انتخاب کنند.
سه راهی جوشی استیل
کاربرد سه راهی استیل این است که مسیر جریان را در حدود ۹۰ درجه به مسیر دیگری تقسیم کند. و جریان مایع یا گاز نیز در این مسیرها به اشتراک گذاشته شود تا انشعابی باشد که تنها توسط یک سه راهی استیل صورت گرفته است .
در آخر
ما سعی کردیم در این مقاله تعدادی از اتصالات لوله گاز برای پالایشگاه را معرفی کنیم. کارشناسان ما در بتا گاز آماده ارائه هر گونه کمک و اطلاعات به شما هستند، تا بتوانید بهترین خرید و انتخاب را داشته باشید.
