در این مقاله ما سعی می کنیم که در مورد تولید اتصالات گاز به اختصار توضیحاتی دهیم. اتصالات لوله به صورت گسترده برای هر نوع سیستم لوله کشی و خط لوله در کاربردهای تجاری و صنعتی و غیره مورد استفاده قرار می گیرد. اتصالات شرایطی را به وجود می آورند تا لوله ها در محل مناسب به یکدیگر وصل یا نصب شوند و در صورت امکان سیستم لوله کشی و خط لوله بسته شود. اتصالات گازی در اجناس، شکل ها و اندازه های مختلف تولید و در بازار عرضه می شود. آنها در قیمت های متنوعی وجود دارند و به زمان مواد و ابزار مختلفی جهت نصب نیاز دارند.
اتصالات بخش مهمی از سیستم های لوله کشی و خط لوله بخصوص در لوله کشی گاز به شمار می روند. در میان هزاران اتصالات تخصصی که تولید شده و وجود دارند، هر نوع لوله و اتصالات خاص مربوط به خود نیاز دارد، اما اصولاً تمام اتصالات از ویژگیهای مشترکی برخوردار می باشند.
انواع اتصالات جوشی
- تبدیل
- سه راهی
- زانو
- کپ
- سردنده

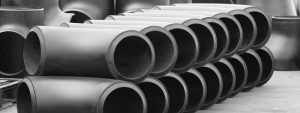

خط تولید زانوی جوشی گاز
زانو یکی از پرکاربردترین انواع اتصالات در لوله کشی گاز به شمار می رود که این اتصالات جهت تغییر در مسیر جریان استفاده می شود. لازم به ذکر است که علاوه بر لوله کشی گاز، زانوها متناسب با متریال اولیه ای که در ساخت آن ها به کار رفته در مصارف تعریف شده بنا به زاویه تولیدی استاندارد کاربردهای گوناگونی خواهند داشت.
زانوها به دو صورت در دسترس می باشند:
زانوهای ۹۰ درجه
این نوع از زانوها کاربردهای بسیار زیادی در صنایع گوناگون جهت اتصال لوله ها به هم و نصب بهتر آن ها دارند.
زانوهای ۴۵ درجه
این نوع از اتصالات بیشتر در تجهیزات تامین آب، شبکه های لوله کشی صنعتی الکترونیکی و شیمیایی، مواد غذایی، تاسیسات انرژی خورشیدی و جهت اتصالات لوله های گاز و غیره استفاده می شوند.
روش های تولید زانو در خط تولید اتصالات گازی
در ساخت زانو دو روش جهت تولید وجود دارد:
تولید زانوی جوشی به روش سرد
تولید زانوی جوشی به روش سرد به سه شکل امکان پذیر می باشد:
- روش ساچمه ای
- روش پرسی هیدرولیک
- روش شاخه ای
لازم به ذکر است به علت تیراژ پائین در هنگام تولید این روش به صرفه نیست به جز مواردی که روش دیگری جهت تولید امکان پذیر نباشد.
نکات کاربردی در خط تولید اتصالات گازی
در روش شاخه ای به علت نحوه تولید، مقطع زانو به جای دایره به شکل بیضی تبدیل خواهد شد.
لوله های قابل استفاده (متریال اولیه) جهت تولید این نوع زانوها معمولا آهنی می باشد.
و از نظر قطر خارجی از سایز جدول کوچکتر خواهند بود. این امر موجب شده است از لحاظ استانداردی مورد تایید نباشند. این دسته از زانوها به جهت عدم تایید توسط اداره گاز، برای مصارف گاز کشی به هیچ عنوان پیشنهاد نمی شود. زانو جوشی به روش شاخه ای معمولا جهت دکور و مصارف صنعتی معمولی قابل استفاده خواهد بود.
همچنین تولید به روش ساچمه ای برای زانوها ، تا سایز ۴ اینچ قابل اجرا می باشد. این روش به جهت تیراژ پایین و اصطحلاک بالا دیگر کارایی ندارد و به ندرت به کار برده می شود.

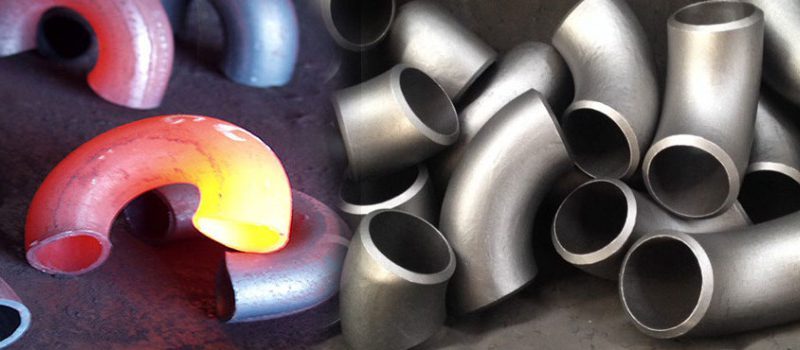

تولید زانوی جوشی به روش گرم
در این روش لوله ها براساس یک استاندارد مشخص برش می خورند و در داخل شفت قالب دستگاه قرار می گیرند.
در نتیجه با اعمال گرما و فشار هیدرولیک به عنوان عوامل اصلی لوله بعد از گرم شدن از قالب با فشار هیدرولیک خارج شده و در دستگاه سایزینگ قرار خواهد گرفت تا در سایز مناسب ساخته شده و زاویه کامل را به خود بگیرد.
نکته ای که در این جا باید حتما به یاد داشته باشید این است که در شیوه تولید زانو جوشی به روش گرم نسبت به روش سرد باید توجه ویژه ای به سایز لوله داشته باشید که نسبت به سایز زانو تولیدی حتما کوچک تر باشد.
مزایای تولید زانو به روش گرم نسبت به روش سرد
- قطر خارجی زانوها کاملاً استاندارد می باشد؛
- تیراژ تولید بسیار بالا می باشد؛
- کیفیت زانوها بسیار زانوها از کیفیت بسیار بالایی برخوردار می باشند.
تولید سه راهی جوشی
به جرات می توان گفت بعد از زانو، سه راهی ها مهترین اتصالات در سیستم لوله کشی و خط لوله محسوب می شوند.
در حالت کلی میتوان این دسته از اتصالات را از نظر شکل ظاهری به T شباهت داد که در زمان اتصال به خط لوله اصلی دارای دو خروجی خواهند بود. هدف از به کارگیری سه راهی جوشی آهنی ترکیب یا تقسیم جریان سیال می باشد.
سه راهی جوشی براساس سایز خروجی خود به دو دسته سه راهی مساوی و سه راهی تبدیلی تقسیم بندی می شود. قیمت دستگاه سه راهی به نسبت زانو گران تر بوده و جهت اجرا و راه اندازی آن به تجربه بسیار بالایی نیاز می باشد.
تولید تبدیل
اتصالات تبدیل به محصولاتی گفته می شود که از نظر عملکرد یک سایز را به سایز دیگر تبدیل می کند.
تبدیل ها با توجه به شیوه ساخت در انواع صاف و کج ساخته و به بازار عرضه می شوند.
نحوه تولید سردنده توسط دستگاه
سردنده ها جهت انشعاب و اتصال خطوط لوله به شیر مخازن قابل استفاده می باشد.
این اتصال از نظر شکل ظاهر دارای دو سر می باشد که یک سر، دنده رزوه ای و سر دیگر بدون دنده می باشد.
تولید اتصالات استیل
در صنعت فلز استیل مدل های گوناگون اتصالات استیل وجود دارد که هر کدام از آن ها جهت کارایی خاصی قابل استفاده می باشد. اتصالات استیل یکی از انواع اتصالات ضروری در صنعت لوله کشی بشمار می روند.
انواع اتصالات جوشی استیل
- زانو
- سه راهی
- تبدیل
- بوشن
- مغزی
- درپوش
- سردنده
- و…
اتصالات استیل
روش های تولید اتصالات استیل
- استفاده از میلگرد استیل در تولید اتصالات
- استفاده از لوله استیل در جهت تولید انواع کلمپ و بست های استیل
- به کارگیری ریختهگری جهت تولید اتصالات
در آخر
ما سعی کردیم در این مقاله نکات لازم درباره انواع و تولید اتصالات گاز را بررسی کنیم. کارشناسان بتا گاز آماده ارائه هرگونه خدمات و اطلاعات درباره خرید و جزئیات اتصالات لوله گاز به شما هستند، پس اگر قصد خرید این نوع اتصالات را دارید با ما در ارتباط باشید.
