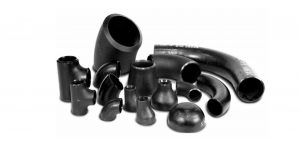

جهت معرفی اتصالات جوشی مانیسمان می توان گفت که، اتصالات بدون درز هستند که قابلیت تحمل فشار بسیار بالاتری را نسبت به دیگر اتصالات دارا می باشند.
اتصالات جوشی مانیسمان شناخته شده با نام های اتصالات مانیسمان، اتصالات بدون درز، اتصالات فولادی بدون درز، اتصالات گازی بدون درز و اتصالات فشار قوی و اتصالات آتش نشانی در بازار ایران می باشند.
اتصالات مانیسمان، از لوله های مانیسمان (لوله بدون درز) تولید می شوند. همچنین لوله مانیسمان هم، لوله ای است که از فولاد شمس تولید می شود و یک استوانه بدون درز می باشد. لازم به ذکر است در لوله مانیسمان بدون درز هیچگونه درز جوشی در طول لوله ملاحظه نخواهید کرد. اتصالات جوشی بدون درز، درست شبیه به لوله های مانیسمان دارای رده های گوناگون با تحمل فشار و کارایی مختلف می باشند.
مقایسه اتصالات جوشی درزدار با مانیسمان
اتصالات فولادی جوشی در ۲ نوع مختلف اتصالات درزدار و مانیسمان در بازار موجود می باشند.
در ساخت اتصالات درزدار از لوله های درزدار بهره برداری می شود. همچنین لوله های درزدار نیز از ورق های فولادی ساخته می شوند. ولی در پروسه تولید اتصالات جوشی مانیسمان از لوله های مانیسمان استفاده می شود. بر عکس لوله های درزدار، لوله های مانیسمان هیچ گونه درزجوشی ندارند و از شمش فولادی و با روش های خاص تولید می شود.
لوله و اتصالات درزدار، به علت حضور درز جوش، دارای تحمل فشار کمتری می باشند ولی لوله و اتصالات مانیسمان به علت نداشتن درز جوش، توانایی تحمل فشار و دمای بالاتری دارد و در لوله کشی های با حساسیت بیشتر که خطرات بیشتری نیز دارند، استفاده می شوند.
مواد اولیه در تولید اتصالات درزدار قیمت پایین تری در مقایسه با مواد اولیه در تولید اتصالات مانیسمان دارا می باشند. به همین دلیل همواره قیمت اتصالات مانیسمان از اتصالات درزدار بیشتر می باشد.
جهت تشخیص اتصالات درزدار و مانیسمان از روی شکل ظاهری، کافی است به طور چشمی آن ها را مورد قیاس قرار دهید. اگر درون اتصالات جوشی را بررسی یا لمس کنید متوجه وجود برامدگی هایی خواهید شد که همان درزجوش ها می باشند. این در حالی است که با لمس یا بررس اتصالات مانیسمان این برآمدگی را هرگز مشاهده نخواهید کرد. توجه داشته باشید که این برآمدگی ها الزاما علت مانیسمان بودن آن لوله یا اتصالات نخواهد بود زیرا؛ انواعی از لوله در بازار موجود است، به نام لوله درز مخفی، به وفور پیدا می شود که افراد سودجو به عنوان لوله بدون درز به مشتری عرضه می کنند. و حتی این لوله ها امکان دارد وارد چرخه تولید اتصالات جوشی مانیسمان شده و در نهایت در تولید اتصالات جوشی مانیسمان استفاده شوند. اتصالات ساخته شده با این نوع لوله، توانایی تحمل فشار کمی دارند و هنگامی که در خطوط لوله کشی حساس مثل گاز استفاده شوند، قطعا منجر به فاجعه بسیار عظیم و جبران ناپذیری می شوند.
اتصالات مانیسمان، درست شبیه به لوله های مانیسمان، دارای ضخامت، تحمل فشار و دمای بالا می باشند. استفاده از اتصالات جوشی مانیسمان در کنار لوله های مانیسمان، بسیار لازم می باشد.
مراحل تولید لوله مانیسمان
مرحله برش:
در اولین مرحله تولید لوله مانیسمان شمش فولادی را با توجه به درخواست کارفرما به ابعاد گوناگون برش می دهند.
مرحله گرمادهی:
شمش را داخل کوره های قوسی که با بهره گیری از سوخت گاز گرمادهی می شوند، گرم می کنند تا به مرحله سرخ شدن برود.
سامانه لخ پرس:
در این مرحله شمش را توسط لخ پرس سوراخ می کنند.
دستگاه النگاتور:
فولاد گرم شده را با دستگاه النگاتور گرد می کنند.
مرحله شلیک سمبه:
به جرات می توان گفت این مرحله جذاب ترین مرحله تولید لوله بدون درز می باشد. در این مرحله شلیک سمبه به داخل شمش فولادی انجام می شود که با سرعتی بالا سمبه ای به طول ۱۲ متر را داخل شمش فولادی می کنند.
تاب گیری:
در این مرحله اگر لوله مانیسمان مقدار کمی موج داشته باشد صاف و یکدست خواهد شد.
جداسازی سمبه:
در مرحله آزاد سازی سمبه، سمبه داخل لوله از آن جدا می شود.
مرحله کروی:
در این مرحله سر و ته لوله گرفته می شود و لوله به شکل گرد تبدیل می شود.
مرحله کشش:
در این مرحله لوله را به سایزهای مختلف تا ۲۴ متر تحت کشش قرار می دهد.
مرحله سرد کردن:
لوله را با آب و با پروسه ای ویژه خنک می کنند.
مرحله اندازه گیری:
لوله خنک شده به درخواست کارفرما برش داده می شود.
مرحله آزمایش یا تست:
با کامپیوتر لوله تست می شود تا ضایعات از مابقی جدا شود.
مرحله کونیک شدن دو سر لوله:
در این مرحله سر و ته لوله با دستگاه کونیک و صاف می شود.
پولیش زدن:
این مرحله که تنها مخصوص کارفرمایان از کشورهای خارجی می باشد لوله توسط روغنی ویژه پولیش می شود که با این کار از زنگ زدن آن جلوگیری می شود.

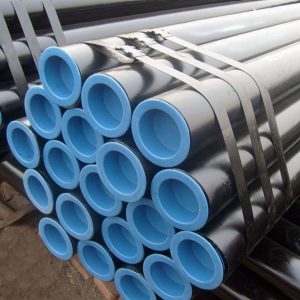

بستن لوله ها:
در آخرین مرحله لوله ها بسته بندی خواهند شد. شکل بسته بندی شش ضلعی بوده و با تسمه محکم بسته و آماده بارگیری می شود.
کاربرد لوله و اتصالات مانیسمان
از لوله و اتصالات مانیسمان در موارد زیر استفاده می شود:
- صنایع نفت و گاز
- فن آوری ساخت و ساز
- صنایع پزشکی
- صنایع شیمیایی
- انرژی های تجدید پذیر
- صنایع هوافضا
- صنایع خودروسازی
- صنایع حمل و نقل
- صنایع دریانوردی
- صنایع مادر
- انتقال سیالات و بخار با دما و فشار بالا
- ساخت پل و اسکله های دریایی
- سیستم های اطفاء حریق و آتش نشانی در ساختمان ها
- تاسیسات مرکزی برج ها آبرسانی در موتورخانه ها

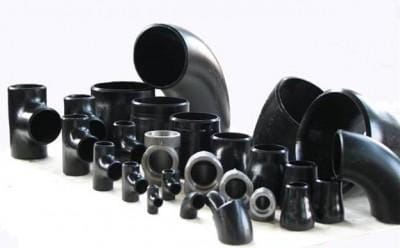

انواع اتصالات جوشی مانیسمان
اتصالات جوشی مانیسمان را به دو حالت می توان تقسیم بندی نمود:
بر اساس رده:
- اتصالات رده ۲۰
- اتصالات رده ۴۰
- اتصالات رده ۸۰
- اتصالات رده ۱۶۰
- اتصالات رده SGP
- اتصالات رده STD
بر اساس نوع اتصال:
- زانو مانیسمان
- سه راهی مانیسمان
- تبدیل جوشی مانیسمان
- کپ یا در پوش مانیسمان
- سر دنده مانیسمان
در آخر
در این مقاله سعی کردیم علاوه بر معرفی اتصالات جوشی مانیسمان، تمامی نکات مرتبط با لوله و اتصالات جوشی مانیسمان را نیز بررسی کنیم. اگر قصد خرید و یا اطلاع از جرئیات مرتبط را دارید می توانید با کارشناسان بتاگاز در ارتباط باشید. کارشناسان آماده ارائه هرگونه خدمات و اطلاعات به شما می باشند.
