با توجه به فضای لوله کشی و نوع لوله کشی اعم از لوله کشی صنعتی، لوله کشی ساختمان و یا خانگی و … از لوله در سایزهای مختلف استفاده می شود که بسته به اندازه لوله و نوع لوله کشی از اتصالات لوله گاز در سایزهای متنوع استفاده می شود. در این مقاله قصد داریم سایز اتصالات لوله گاز را بررسی کنیم.
تعیین قطر لوله گاز
اولین امری که در انتخاب سایز اتصالات لوله گاز تأثیرگذار است، قطر لوله گاز می باشد. بنابراین لازم است تا اطلاعاتی در این باره داشته باشید. عوامل مؤثر در تعیین قطر لوله گاز در ادامه بررسی خواهیم کرد.
الف) تعیین میزان مصرف گاز
میزان مصرف گاز هر یک از وسایل گاز سوز بر حسب متر مکعب محاسبه شده و اغلب توسط تولید کنندگان بر روی صفحه مشخصات این وسایل درج می شود. از جمع مصرف هر یک از وسایل گاز سوز، گاز مصرفی هر یک از انشعابات و از جمع مصرف انشعابات میزان مصرف کل ساختمان حاصل خواهد شد.
ب) تعیین دورترین مسیر لوله
جهت اندازه طول لوله باید از رگولاتور تا دورترین نقطه مصرف در ساختمان اندازه گیری و محاسبه شود.

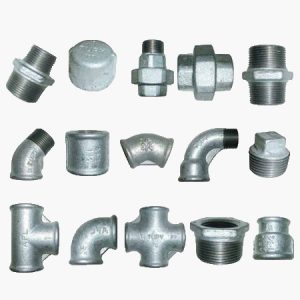

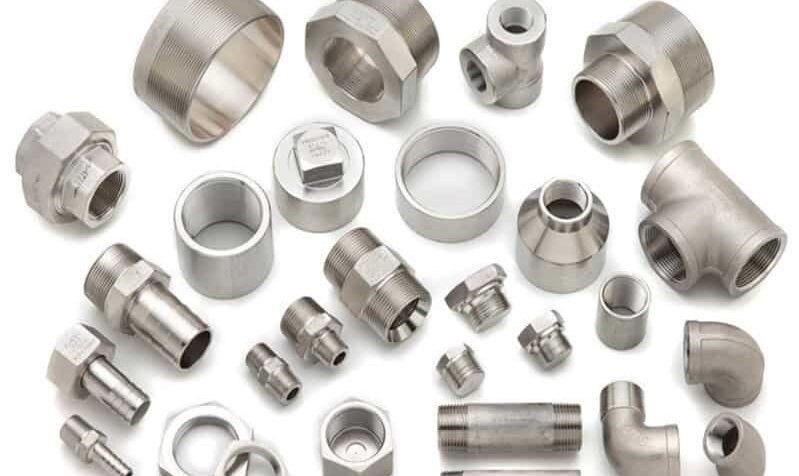

سایز اتصالات لوله گاز
در ادامه برای مثال سایز بغضی از اتصالات لوله گاز را بررسی خواهیم کرد.
سایز فلنج کف فلزی
این فلنج مشکی دارای سایز ۳/۴ اینچ می باشد و قابل استفاده در خطوط گازی LP، گاز طبیعی و تأمین هوا را دارد. این فلنج ایده آل جهت ساخت پروژه های DIY را قابل استفاده می باشد. این اتصال برای برنامه های لوله کشی حرفه ای که مطابق با استانداردهای ASTM هستند بسیار کاربردی و مناسب می باشد.
این لوله ها قابلیت اتصال به مادگی لوله ۳/۴ اینچ را دارا می باشند.این اتصال لوله های هیدرواستاتیک تست شده و در برابر خوردگی محافظت می کند. همچنین به آسانی قابل نصب بر روی دیوار یا کف می باشند. این نکته را فراموش نکنید که اصلاً برای استفاده با آب آشامیدنی مناسب نیستند. لازم به ذکر است که دارای رتبه ps 150psi استاندارد می باشند. این لوله ها جهت انتقال گازهای طبیعی مناسب بوده، LP را برعهده دارند.
ارتفاع فلنج ۰/۶۲ اینچ می باشد و مناسب برای به کارگیری در لوله های ۳/۴ اینچ خواهند بود.
سایز سه راهی اتصال گازی
طول سه راهی اتصال گازی ۳/۶ اینچ بوده و عرض آن ۲/۵ اینچ می باشد. حداکثر دمای کار آن 350 فارنهایت بوده و فشار کاری ۱۵۰ psi می باشد.
سایز اتصال دهنده دو طرفه لوله
اتصال دهنده دو طرفه لوله جهت به کارگیری در لوله های ۳/۴ اینچ مناسب می باشد.
این مدل کانکتورها برای انتقال گاز بسیار کارآمد و مناسب می باشند.
نکته:
لازم به ذکر است که در بتا گاز انواع اتصالات لوله گاز را از سایز 1/2 تا 16 اینچ موجود بوده و قابل سفارش می باشند.
تأثیر سایز اتصالات لوله گاز در قیمت
اتصالات لوله های گازی در اجناس، ابعاد و سایز های متنوع با توجه به موارد و شرایط مصرف موجود می باشند. یکی از عواملی که بر قیمت اتصالات لوله گاز تأثیر گذار است همین سایز اتصالات می باشد که با توجه به متریال و ابعاد و وزن آن متغیر است.
تبدیل یکا یا تبدیل واحد

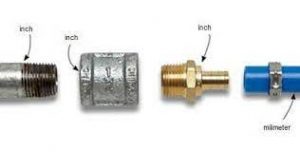

در اکثر مواقع جهت سفارش و خرید و یا مقایسه قیمت اتصالات و لوله ها لازم است تا با ابعاد متناظر در سیستم های اینچی و متریک آشنا باشید. همچنین زمانی که از اتصالاتی نظیر اتصال نر و یا اتصال ماده و یا زانو ماده استفاده می کنیم که طرفی از اتصال به لوله های پلی اتیلن و طرف دیگر به اتصالات پیچی گالوانیزه متصل خواهد شد، نیاز داریم که اعداد متناظر در این قسمت را تا حدودی بدانیم.
برای این منظور لازم است تا اطلاعاتی را برای تبدیل واحد بدانید.
تبدیل واحد در لوله های پلی اتیلن
تبدیل واحدهای اندازه گیری یا تبدیل یکاهای اندازه گیری به تبدیل یکاهایی گفته می شود که کمیت یکسان دارند.
واحد طول یکی از واحدهای مهم و پر کاربرد می باشد که تقریباً در تمامی مسائل مهندسی و حتی زندگی روزمره از آن استفاده می شود. از این رو آشنایی با واحدهای طول و تبدیل آنها به یکدیگر از مهم ترین مسائلی است که هر انسانی باید تا حدودی با آن آشنایی داشته باشد. تا در مواقع لازم به مشکل بر نخورد و به راحتی نیازهای روزمره خود را بر طرف نماید.
تبدیل یکاهای مورد نیاز در خرید اتصالات لوله گاز
1/2 اینچ معادل سایز 20 میلی متر می باشد.
3/4 اینچ معادل سایز 25 میلی متر می باشد.
1 اینچ معادل سایز 32 میلی متر می باشد.
1/4 1 اینچ معادل سایز 40 میلی متر می باشد.
1/2 1 اینچ معادل سایز 50 میلی متر می باشد.
2 اینچ معادل سایز 63 میلی متر می باشد.
1/2 2 اینچ معادل سایز 75 میلی متر می باشد.
3 اینچ معادل سایز 90 میلی متر می باشد.
4 اینچ معادل سایز 110 میلی متر می باشد.
5 اینچ معادل سایز 125 ملی متر می باشد.
به عنوان مثال شما اگر بخواهید به لوله ی 1 اینچ فولادی لوله ای پلی اتیلن وصل کنید باید لوله سایز 32 پلی اتیلن و نیز اتصال فلنچ دار 32 در 1 سفارش دهید و یا وقتی اتصال ماده 110 در اختیار دارید باید مغزی 4 اینچ جهت اتصال آن تهیه نمایید.
این تبدیل اعداد و فهم عددهای متناظر برای یک خرید مطمئن و با کیفیت بسیار کاربردی و ضروری می باشد و در بسیاری از پروژه های بزرگ و کوچک مورد استفاده کارکنان و سفارش دهندگان و خریداران و خواهد بود و موجب خرید ایده آل و قابل اطمینان با اجناس کارآمد خواهد بود.
توجه داشته باشید که این اطلاعات قابل استفاده جهت خرید اتصالات جوشی پلی اتیلن نیز می باشد.
در آخر
در این صنعت انواع اتصال در جنس، سایز، وزن و کاربرد مختلف تولید می شود که لازمه انتخاب مناسب و ایده آل داشتن اطلاعات مرتبط و کافی می باشد. ما سعی کردیم در این مقاله با ذکر مثال های محدود شما را با مبحث سایز اتصالات لوله آشنا کنیم. اگر تا این حد درباره سایز این اتصالات بدانید از پس یک خرید موفق و مطمئن با توجه به نیاز خود و موارد مصرف بر می آیید. حتی شما می توانید به کارشناسان فنی در این زمینه اعتماد کنید تا شما را در جهت یک خرید ایده آل یاری دهند.
