برای آن که بتوانیم لوله ها را به یکدیگر متصل کنیم نیاز به اتصالات گوناگون داریم. یکی از این اتصالات سه راه جوشی گاز می باشد. ممکن است برای شما سوال باشد که سه راهی گازی چیست و چه کاربردی دارد؟ در واقع باید بگوییم که سه راهی یکی از محصولاتی است که امروزه به طور گسترده برای انجام اتصالات لوله های گاز استفاده می شود. در این مقاله قصد داریم ابتدا در مورد سه راهی صحبت کنیم و در ادامه به سه راه جوشی گاز را معرفی نمایید پیشنهاد می کنیم. اگر علاقه دارید در این زمینه اطلاعات مفیدی کسب کنید همراه ما باشید.
سه راهی گازی چیست؟
سهراهی جوشی یا همان سهراهی گازی که با نام انگلیسی welding tee مشهور است که از آن به عنوان اتصال دهنده در لوله کشی های گاز و آتش نشانی استفاده می شود. به طور کلی سه راهی گازی به عنوان سه راهی جوشی، سه راهی فولادی، سه راهی آهنی و سه راهی کربن استیل نیز شناخته می شود.
لازم به ذکر است که سه راهی با نافی های هم سایز به سه راهی مساوی جوشی یا ساده و سه راهی با نافی های غیر هم سایز، به سه راهی تبدیل جوشی مشهور هستند. سه راهی گاز معمولاً از جنس فلز و یا پلیمر ساخته می شود و برای قرارگیری در مسیر لوله به صورت مساوی یا نامساوی انشعاب ایجاد می کند.
انواع سه راهی گازی
لازم به ذکر است که سه راهی های گازی به ۳ دسته زیر تقسیم می شوند:
- درزدار
- مانیسمان
- جوشی
درزدار
برای ساخت این نوع اتصالات ورق فولادی را به شکل لوله فرم می دهند و سپس با استفاده از روش محل درز جوش می خورد. توجه داشته باشید که این مرحله جوش دهی بدون نیاز به دستگاه الکتریکی جوش و جوش دهی لبه ها به واسطه جریان آمپر بالا انجام می شود که در این جا باید لب به لب کنار یکدیگر قرار گرفته و جوش داده شوند. سه راهی درزدار نیز به ۲ دسته تقسیم می شوند که عبارت اند از:
- درزدار مساوی
- درزدار نامساوی
مانیسمان
لوله های مانیسمان نیز که به عنوان لوله های بدون درز نیز شناخته می شوند، نوع دیگری از اتصالات به شمار می روند. در این نوع محصولات از هیچ گونه روش جوش فلزی استفاده نخواهد شد. برای ساخت سه راهی های مانیسمان از شمش فولادی گرد استفاده می شود که تحت فرایند نورد و کشش قرار می گیرد. برای برای ساخت اتصالات مانیسمان باید شمش استوانه ای سوراخ شود و استوانه اولیه تولید گردد. سه راهی های مانیسمان نیز به ۲ دسته تقسیم خواهند شد که عبارت اند از:
- مانیسمان مساوی
- مانیسمان نامساوی
جوشی
از نظر ظاهری این سه راهی ها شبیه به شکل حرف T انگلیسی می باشند. در واقع سه راهی های جوشی درزدار، از لوله های گازی استاندارد تولید می شوند. یکی از بهترین برندهای لوله گاز لوله گاز سپاهان استاندارد می باشد و از این نوع سه راهی برای سه راه گاز خانگی در لوله کشی های گاز روکار استفاده خواهد شد. جهت ایجاد انشعاب جدید از سه راهی جوشی استفاده می شود. سه راهی های جوشی به دو دسته تقسیم می شوند که عبارت اند از:
سه راهی جوشی مساوی
لازم به ذکر است که در این محصولات، از نظر ابعاد سایز دو سر اصلی قطعه با سایز آن یک اندازه بوده و می توان برای ایجاد یک انشعاب جدید از آن استفاده کرد.

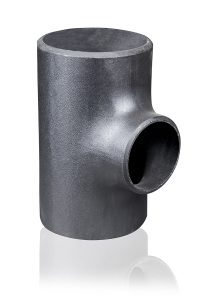

سه راهی جوشی نامساوی (تبدیل)
برخلاف دسته قبل در این نوع محصولات سایز دو سر اصلی قطعه با سایز آن تفاوت دارد و می توان جهت ایجاد انشعاب جدید از آن استفاده کرد.
بررسی فرآیند تولید سه راهی گاز و تبدیل جوشی
به طور کلی به دو روش می توان سه راهی گاز را تولید کرد که عبارت اند از:
- تولید سه راهی گاز و تبدیل جوشی به روش نورد سرد
- تولید سه راهی گاز و تبدیل جوشی به روش نورد گرم
تولید سه راهی گاز و تبدیل جوشی به روش نورد سرد
در روش تولید سه راهی گاز و تبدیل جوشی به روش نورد سرد باید اول عملیات برش لوله ها در سایزهای مناسب انجام شود و سپس آن ها را در قالب های بزرگ آب قرار داد. توسط جک های هیدرولیکی به همراه سمبه به سمت نافی سه راهی آب با فشار خارج خواهد شد و لوله مورد نظر شبیه به یک سه راهی شکل داده می شود. توجه داشته باشید که روش نورد سرد نسبت به روش نورد گرم هزینه بیشتری خواهد داشت. نکته ای که باید بدانید این است که معمولاً در روش نورد سرد سه راهی تا سایز ۱۰ اینچ قابل تولید است.
تولید سه راهی گاز و تبدیل جوشی به روش نورد گرم
یکی از مزایای روش سه راهی و تبدیل جوشی به روش نورد گرم، صرفه اقتصادی آن است که از نظر اقتصادی می تواند هزینه های بسیار کمتری را داشته باشد. تقریباً می توان گفت که تولید این محصول از روش گرم هم سرعت پایین تری دارد و هم کیفیت کمتری خواهد داشت. به طور کلی از روش نورد گرم برای تولید سه راهی در سایزهای بزرگتر از ۱۰ اینچ استفاده می شود.
کاربرد سه راه فولادی درزدار
سه راه فولادی درزدار کاربرد بسیار زیاد و گسترده ای دارد که عبارتند از:
- در پروژه های گاز رسانی کاربرد فراوانی دارد؛
- به منظور لوله کشی آب گرم موتورخانه فن کویل ها می توان از نوع سه راهی بهره برد؛
- از این نوع اتصالات در لوله کشی های آب خاص نیز می توان استفاده کرد.
جمع بندی
با توجه به مطالبی که در مقاله فوق گفته شد، نتیجه می گیریم که لوله های گازی کاربرد بسیار زیادی در صنعت دارند و یکی از اتصالات بسیار کاربردی در لوله کشی سه راهی های گازی می باشند. این نوع سه راهی ها در انواع گوناگون ساخته می شوند که متداول ترین آن ها عبارت اند از: درزدار، مانیسمان و جوشی. در این مقاله سعی کردیم درمورد فرایند تولید سه راهی گاز و رایج ترین آن ها صحبت کنیم و به شما معرفی کنیم. امیدواریم این مقاله بتواند در تکمیل اطلاعات شما در این زمینه کمک کنند.
